ФОТООТЧЕТ: Ремонт задней фары - плохая масса

[Petr_K]

Итак утром выехал и по дороге заметил, что при нажатии на тормоз на панели загорается правый поворотник, а если выключена подсветка, то при нажатии на тормоз и она включается.И если посмотреть на фару при нажатии тормоза загораются все лампы в полнакала . Благо раньше были у меня жигули, то данная гирлянда означала, что отгорает масса на разъеме фары или еще где-то...

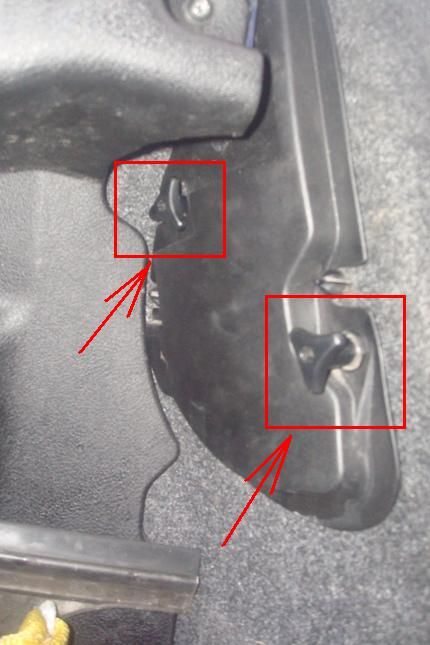

Итак снимаем фару, для этого отворачиваем два барашка в багажнике, отсоединяем разъем и вынимаем фару..


Далее снимаем плату с блок фары.

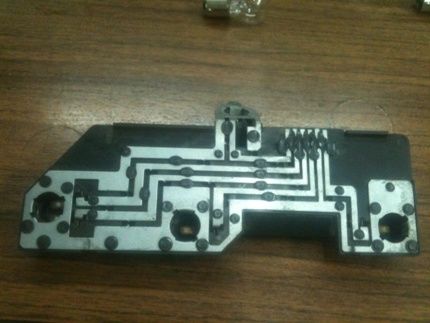

вот она (правда лампы уже снял)

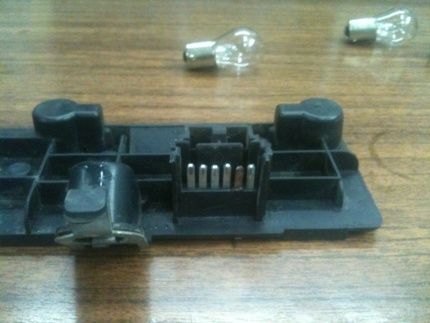

осматриваем контакты разъема, и видим оплавленную клемму. Из практики знаю что зачищать бесполезно , поплавился пластик и зачистка поможет не надолго. Принимаю решение делать дополнительную массу, чтоб больше не возвращаться к этой теме...

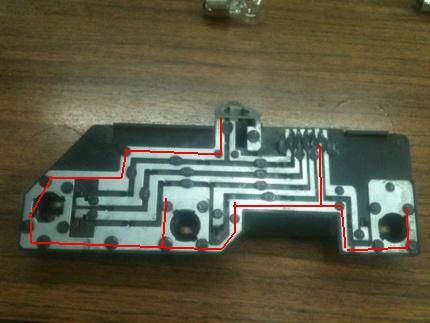

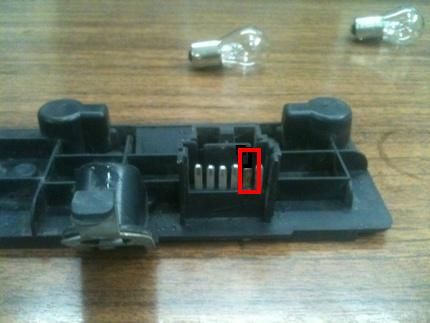

вот обгоревший контакт массы, его легко определить даже без схемы, т.к. его дорожка подходит ко всем лампам и имеет черный провод... Ниже на фото дорожка массы обозначена красной линией

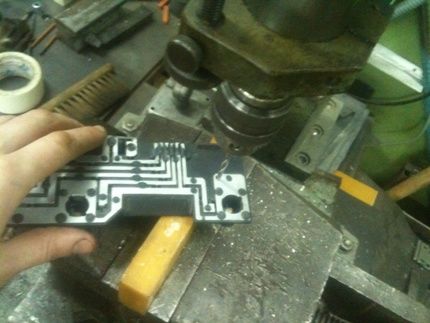

Для начала просверливаем дорожку массы диаметром 4,2мм


затем находим болтик М4 и пару гаечек и шайб

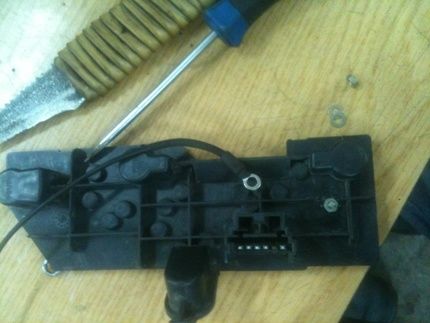

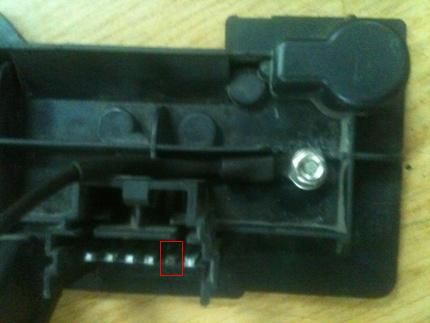

теперь скручиваем все это хозяйство

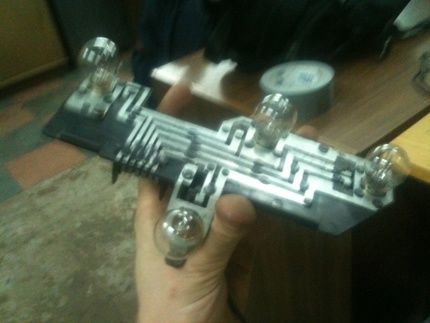

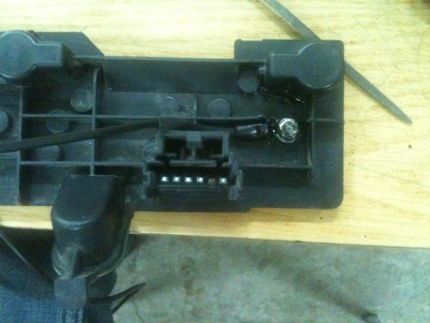

устанавливаем на место лампочки

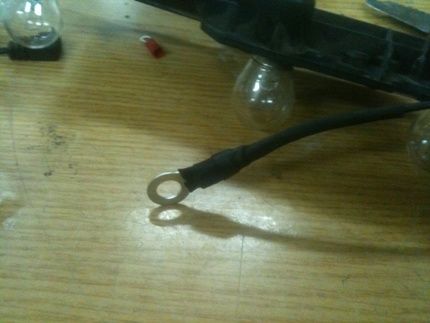

на второй конец провода такжже ставим клемму под болт М6 который находится под фарой на кузове для подключения массы с фары.

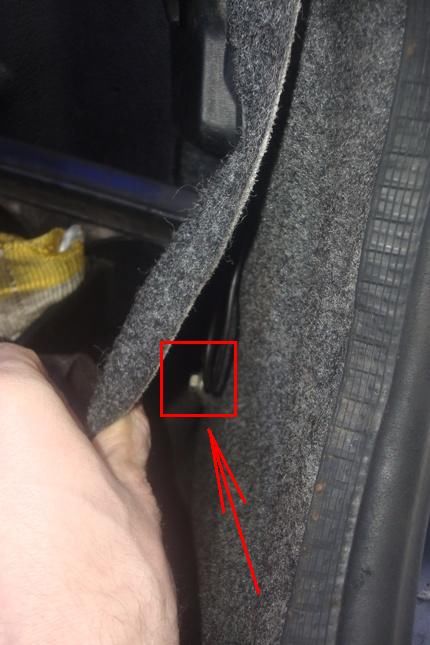

вот болт массы

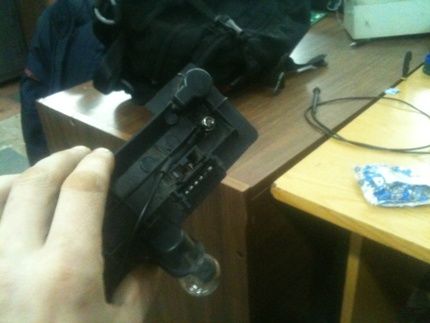

Теперь устанавливаем фару на место и проверяем...теперь масса точно не отгорит

[anded]

Придётся признать что это из-за нашего баловства с задними 4-мя стопами У меня тоже самое было

[Petr_K]

Придётся признать что это из-за нашего баловства с задними 4-мя стопами У меня тоже самое было

Ничего подобного, она расчитана на это...Ведь противотуманные фары горят постоянно и дают большую нагрузку чем стоп сигналы

Добавлено позже:

Надо вторую переделать летом

[Виталий]

ну значит будет еще фото
тогда жду-не добавляю фотоотчет

[XxDJDxX]

молодцом... Я пару раз зачищал, потом забил., так и продал

[anded]

Петя, хочешь сказать болячка Симы?

[XxDJDxX]

Да, болячка. И не только симы, у логана похожая фигня со стопаками. Только у них, при нажатии на тормоз, загорается поворотник

[Petr_K]

Да, болячка. И не только симы, у логана похожая фигня со стопаками. Только у них, при нажатии на тормоз, загорается поворотник

У меня так и было

[вовча]

болячка-это когда у 70%
ну или хотя бы 50%

[Petr_K]

болячка-это когда у 70%
ну или хотя бы 50%

критичный возраст 10 лет...А болезнь это у ВАЗ2105-07 или ВаЗ2108-09, но это лечится легко даже на жигулях...

[вовча]

+1

[Дим]

Намедни дружище сказал что у меня не работает стоп сигнал.
Т.е. при нажатии на стоп загораются только левый и центральный, а правый не горит.
Чинится временно стуканьем по фаре. Но такое леченье не надолго.
Фара стоит новая, в замен разбитой старой.
Что за беда и куда обратить взор?

[Petr_K]

плохой контакт на фаре

[Дим]

фара и плата - новые.
завтра скину фотку или мож кто на готовых (если тут такие есть) покажет?

[Petr_K]

Попробуйте поджать контакты где лампа, фара конечно не оригинал... Если DEPO, то и на новой может кретакт барахлить... У себя на габарите подгибал правда не на задней, а на головной фаре....

[MUSTANG]

фара и плата - новые.
завтра скину фотку или мож кто на готовых (если тут такие есть) покажет?

Вынимаешь плату, зажимаешь педаль(я это монтировкой делаю) и смотришь в какой момент фара не горит! Либо лампочка неудачная, либо плохой контакт разъёма с платой! Делов на 7 минут!

[Bioslp]

Вот у меня при вкл света загорается дополнительный стоп сигнал(горит постоянно),задние габариты и стопы не горят,при нажатии на тормоз при выключенном свете начинает быстро моргать передние габаритные огни и подсветка на панели,но горят фонари задней скорости,значит это наврятли масса?так как если бы не было массы не горели бы и фонари зад хода..

[Mup3uk]

При плохой массе загораться может всё что угодно, у меня лично противотуманка загоралась когда ослаб болтик массы.

[MUSTANG]

Она у меня тоже периодически загорается, а причина этому - плохой контакт в колодке! Там контакты поджались и даже немного подгорели!

[artmichurinsk]

то же всплыло....нажимаю на педаль тормоза-горит панелька, чуял что масса, но так что-то в задних фарах и не нашел, зато пропилил отверстие на левой фаре под противотуманке, оно почему-то там глухое было...
